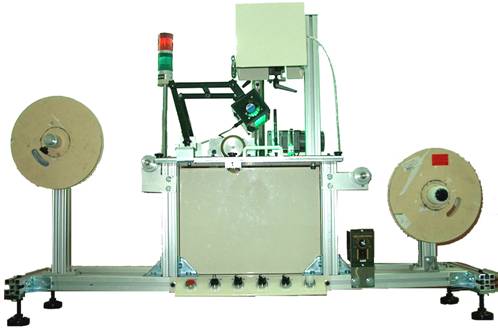

STC-FIS-001 軟排線影像檢測機

本設備取得中國新專利

專利號碼：ZL 02 2 43046.6

　

功能特性:

軟排線檢測機應用電腦數位影像處理技術，依設定之容許誤差範圍檢測軟排線，判別軟排線左右邊寬、各導體間之間距、軟排線之長度等是否符合設定之條件，以取代人工目視檢測造成之誤差、產品品質不一之困擾，本設備可加速產品檢測之速度，提高產能，節省人力成本。

l本設備檢測速度為14,400pcs/小時(每段長度低於200mm 時)，大於200mm 時，檢測速度為800mm 除以每段軟排線長度，例如400mm 長的軟排線，檢測速度為800 除以400=2pcs/秒

l檢測軟排線寬度尺寸範圍：最窄2.5mm，最寬30mm，精度: 25μ。

系統功能：

l電腦視窗操作介面配合操作面板，易學易用

l標準尺寸影像校正

l軟排線標準尺寸設定(0.5 pitch，1.0 pitch，1.25 pitch)

l容許公差尺寸設定

l可單張量測或連續量測

l輸入影像及時濾波處理

l量測總數計數

l良品及不良品計數

l不良品畫線標記

l可儲存或載入單張BMP 圖檔

l導體間距(pitch)自動量測

l導體邊寬自動量測

l檢測寬度尺寸範圍--最窄2.5mm，最寬30mm

l軟排線檢測速度為14,400pcs/小時(每段長度200mm 時)

　

硬體規格：

l影像擷取卡：IEEE 1394 介面

l數位攝影機解析度：1300x1030

l光源：高亮度綠色LED

l馬達控制卡：二軸控制卡

l電腦：Pentium CPU 850MHz以上

l使用電壓：AC110V/60Hz 或AC220V/50Hz

l機構尺寸：1240 長x 400 寬x 850 高(mm)

l機構重量：100Kg 以內

　

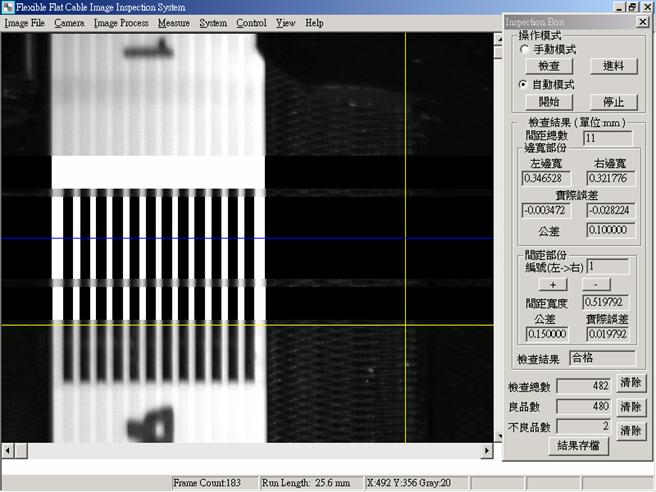

電腦視窗操作介面
