VP³平行運算影像處理平台

Video Parallel Programmable Processing Platform for OEM and Developers

VP³使用8顆TI TMS320DM642 DSP，執行頻率為600MHz，每顆CPU每個指令執行速度可達4,800MIPS(每一指令可執行4個8位元運算、2個16位元運算或1個32位元運算，最大速度可達153.6GOPS。每個DSP提供本地記憶體128MB SDRAM (100MHz, 64位元, 傳輸速度800MB/S)

主要特性：

38,400MIPS(百萬指令/每秒)

8顆TI TMS320DM642 DSP CPU

數位影像串列輸入及輸出(SDI)

數位語音輸入及輸出(ASE/EBU)

高畫質數位影像輸入及輸出(HD-SDI)

語音及影像同步

DVB-ASI輸入及輸出

可重新架構拓樸接法

高效率內部處理通訊

硬體輔助運算處理器

TCP/IP堆疊器

Ethernet傳輸介面

可獨立運作(不需PC/AT)

 VP³是壹片功能極強的平行運算處理平台，主要針對專業影像及工業影像應用。

例如：

• H.264/MPEG-4即時最高畫質編碼器及解碼器

• 高畫質數位影像MPEG-2編碼器/解碼器

• MPEG-2轉換成H.264轉換器

• 即時影像內容分析

• 影像壓縮、處理

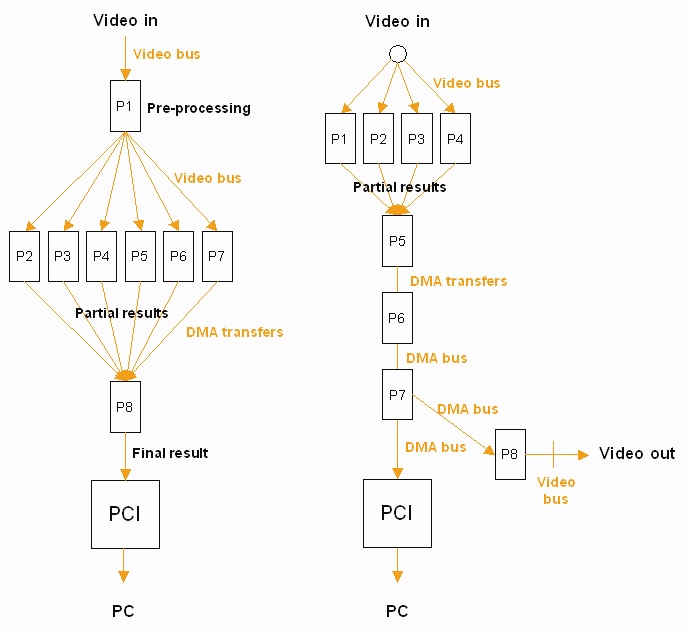

可重新架構的拓樸運算

VP³是片高彈性架構DSP板，可依不同之規格

需求重新安排DSP運算架構方式，每顆DSP

含三組可重新架構的影像輸入埠，此拓樸運算

可由8顆DSP定義成單一的管線(pipe line)

或平行處理架構或混合處理架構，此架構方式

由FPGA組成一數位交換機網路連結影像至每

顆DSP運算

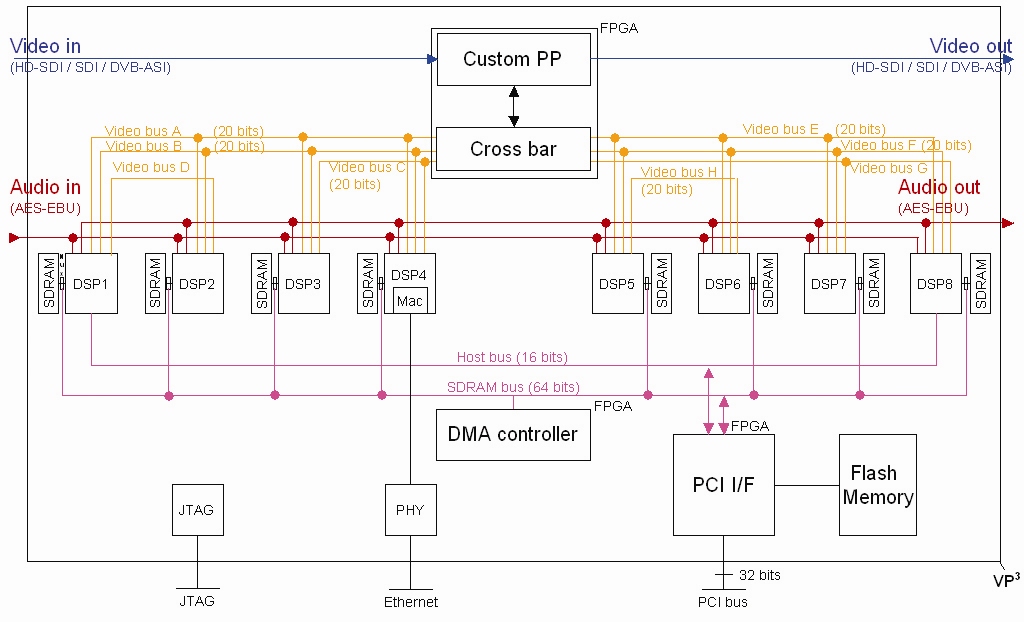

內部DSP通訊方式

DSP能以下列方式進行相互間之溝通:

• 以DMA方式直接存取記憶體(1對1, 1對多或1對全部)

• 經由影像埠(SDI)及數位交換器(Cross-bar)

• 經由PCI介面(每顆DSP接連到PCI控制器)

DMA直接記憶體搬移

• 數位電子交換器—以Xilinx XC2S600E FPGA控制影像輸入及輸出至DSP CPU，此FPGA可提供使用者處理自己的影像處理演算法(Algorithm)存放。使用者可由快閃記憶體下載起始程式啟動此FPGA程式功能

• DMA控制器—以Xilinx XC2S600E作為DMA控制器

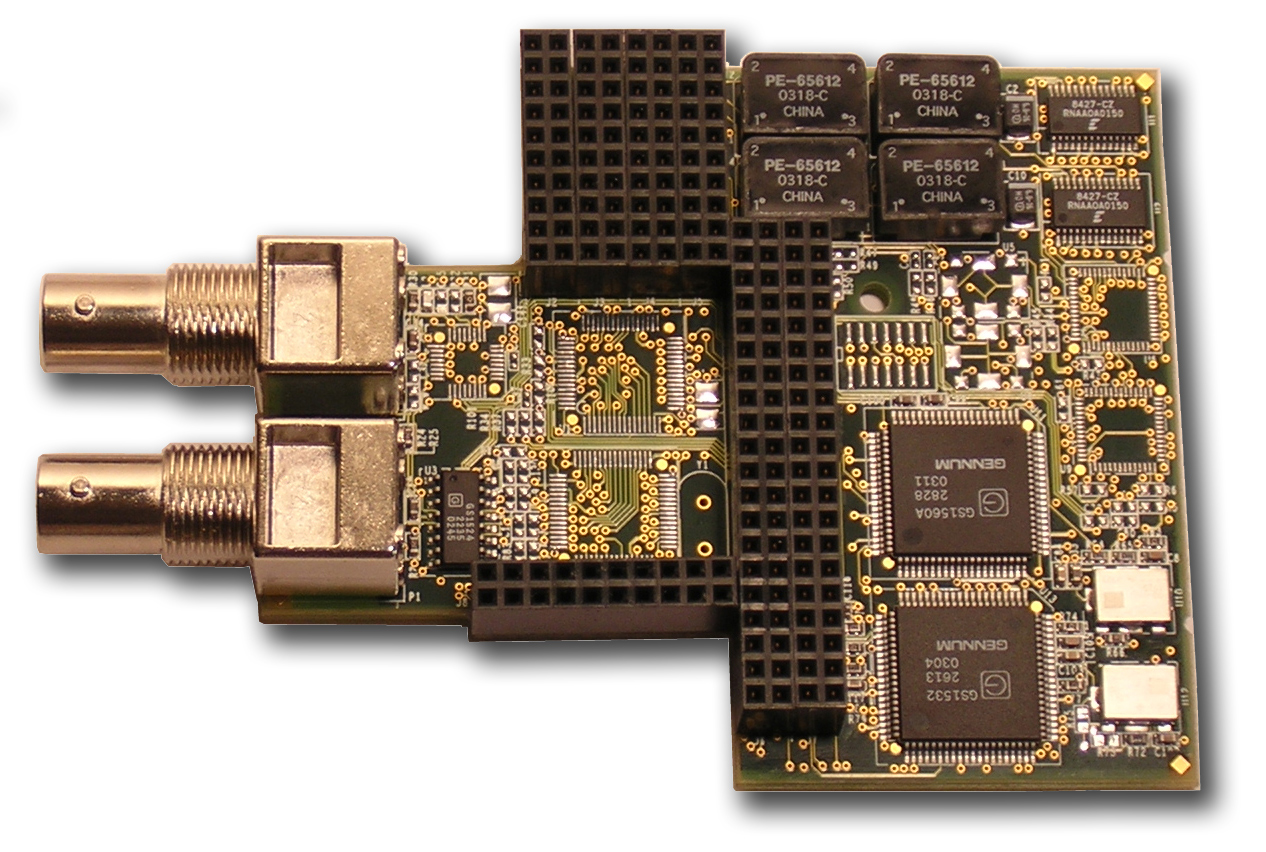

VP³含主卡及一片子介面卡，主卡含PCI介面，Ethernet介面，

子卡包含數位影像及數位語音輸出入介面，若需要特殊規格之

子板介面(DVI,類比輸入…等)請與史賓納科技股份有限公司聯絡。

軟體開發工具﹕

本軟體具高效率、彈性、可擴充，客製化功能，提供使用者在Windows作業環境完整的開發架構，使用LiveWire^TM提供立即可用的連結程式元件，節省您開發時間，LiveWire具有下列許多優點﹕

高度彈性可擴充性，可客製化解決方案允許專注於特定任務解決方法動態功能元件聯結，不需中斷或暫停處理中之程式克服目前技術瓶頸限制(如Direct Show, COM)與Win32，COM，Scrip語言相容(如Visual Basic,Java, Scrip....)

 提供不同層級的SDK

軟體應用工具

VP³提供壹套完整的軟體開發環境，包含：

Windows WDM驅動程式(.SYS檔),可支援多片DSP板在同一部PC上執行

提供原始例句程式碼，可執行於Windows XP及2000

提供DSP範例原始程式碼：如影像傳輸處理，語音傳輸處理，記憶體BIST，DMA記憶體搬移

建議使用者另外選購TI DSP發展工具如：C/C++Code Composer Studio編譯器，XDS-560模擬器

LiveWire部分﹕

LiveWire Core核心程式

LiveWire多平台Shell

LiveWire以XML為基礎之描述

LiveWire SDK

LiveWire教學及範例

LiveWire Components元件

LiveWire客製化元件精靈(for MFC C/C++)

當開始使用LiveWire基礎產品，您要做的只是創造一個"組合內容例句"(範例)，使用XML起始它並執行它即完成。使用整合特性或直接編輯XML檔，便可擴充不同的、複雜的應用，而不需太多的程式修改，元件參數自動會修正。

當使用先進的"命令程序"及"命令方塊"時，小部份的程式設計是需要的，如要畫面精確執行Script時需增加些許程式碼。使用簡單的導引方式，創造加入整合於現有的組合內，客製化LiveWire元件是很容易的，最主要的優點是使用SDK，它讓您快速的完成您的開發應用。

技術規格

語音影像輸出入格式：

影像輸入：SDI，HD-SDI
語音輸入：AES/EBU，解內嵌式SDI
影像輸出：SDI，HD-SDI
語音輸出：AES/EBU，內嵌式SDI

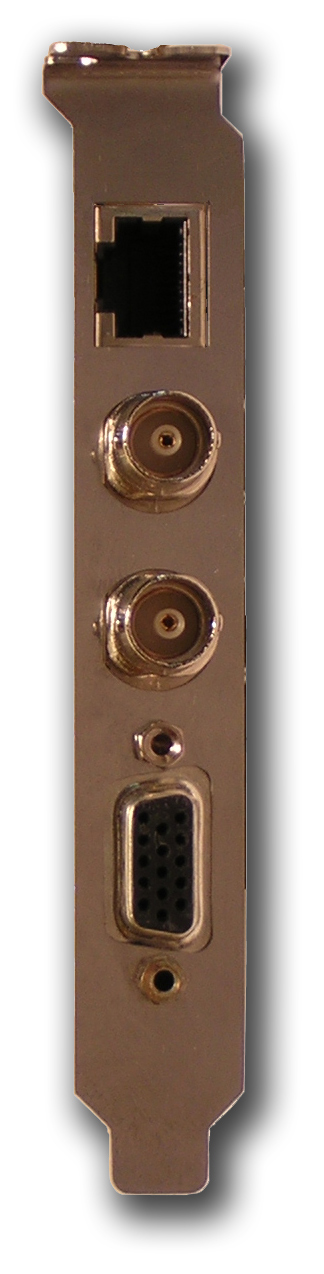

其它介面：

DVB-ASI輸入及輸出
PCI介面
10/100M Ethernet，RJ-48接頭
14Pin JTAG模擬器接頭(TI DSP)
　

其它規格：

PCI內插卡、32位元、33MHz，標準元件5V或3.3V自動偵測，內含8MByte快閃記憶體及FPGA元件尺寸：324mm x 107mm重量：330g

DSP規格：VP³使用8顆TI TMS320DM642 DSP CPU

高效能數位多媒體處理器：600MHz頻率，每週期執行8個32位元指令，4,800MIPS，與TI TMS320C64X DSP相容

TMS320C64X DSP核心程式碼(超長指令字元集)﹕具有Veloci TI.2  8個獨立函數功能，64組32位元暫存器(Register)，兩個乘法器(支援4個16 x 16位元或8個8 x 8位元)，支援下載儲存架構，6個ALU(32/40位元)，每個ALU支援單個32位元或兩個16位元或4個8位元數學邏輯運算單元

指令集特性：位元定址(8/16/32/64位元資料)，8位元溢位保護，8位元場擴充、設定、清除，正規化，飽和化及位元計數，Veloci TI.2 增強型直角運算

L1/L2記憶體架構﹕128K位元(16K-Byte) L1P 程式快閃記憶體(直接映對)，128K位元(16K-Byte) L1D資料快閃記憶體(兩種存取方式)，2M位元(250K-Byte) L2聯合映對記憶體(SRAM)

• 獨立64通道增器型DMA控制器(EDMA)

• 10/100M Ethernet MAC (EMAC)

• 三組可重新架構的影像輸入埠：支援多重解析度或標準影像格式

• CXO控制埠(VIC)：支援語音/影像同步化輸入，含三組32位元計時器

• TI DSP IEEE 1149.1 JTAG偵錯用介面(可接XDS-560模擬器)，可使用Code Composer開發、偵錯。
